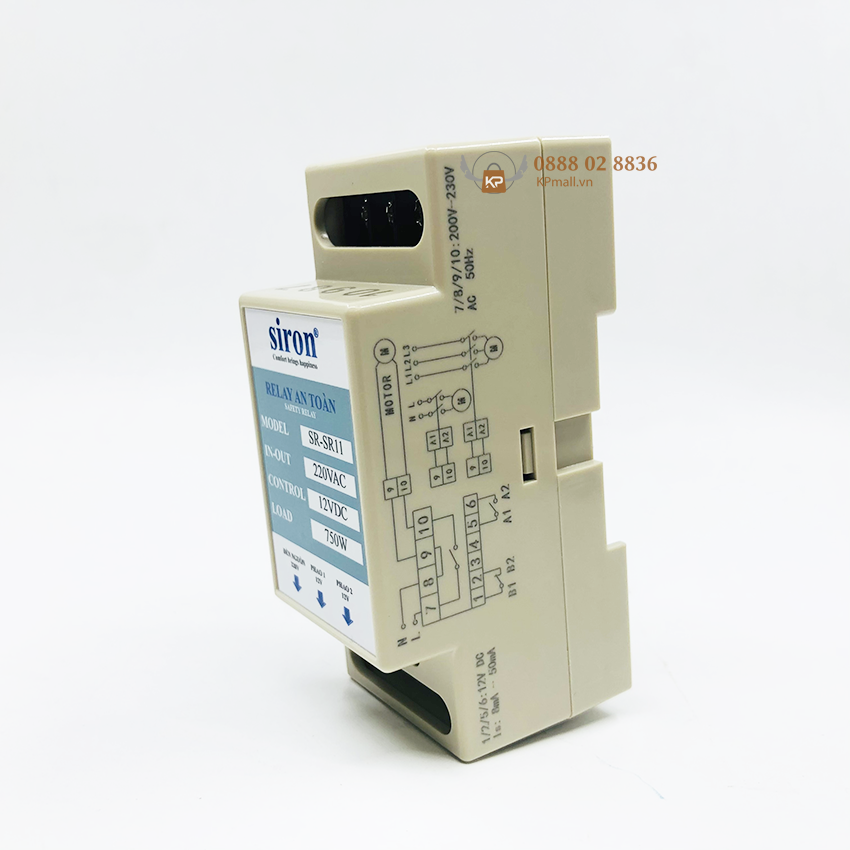

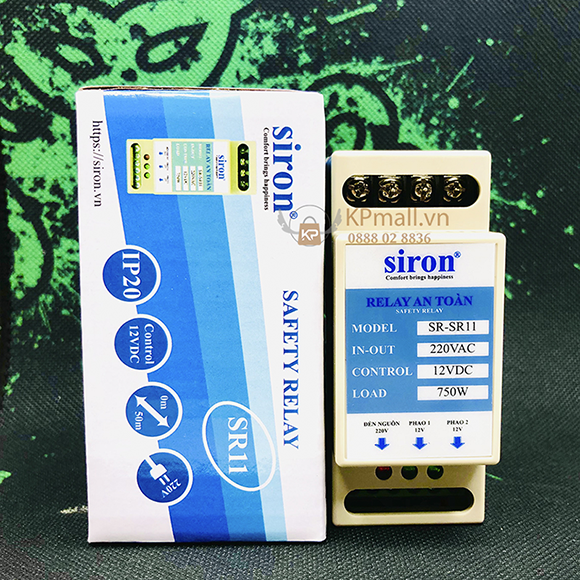

Rơ le chuyển nguồn an toàn 220V-12V cho phao điện chống cạn, chống tràn SR-SR11

Rơ le chuyển nguồn an toàn 220V-12V cho phao điện chống cạn, chống tràn SR-SR11

Thương hiệu: Siron | Tình trạng: Còn hàng

260.000₫ 325.000₫

ỨNG DỤNG Rơ le an toàn SR-SR11 là thiết bị điện được thiết kế với mục đích kết hợp với các công tắc phao điện bơm nước thông thường hoặc phao điện kín nước (hoạt động tốt hơn với phao điện...

ỨNG DỤNG

Rơ le an toàn SR-SR11 là thiết bị điện được thiết kế với mục đích kết hợp với các công tắc phao điện bơm nước thông thường hoặc phao điện kín nước (hoạt động tốt hơn với phao điện Siron SR-FSW) sẵn có để điều khiển tự động đóng/ngắt và an toàn hơn đấu nối truyền thống của hệ thống máy bơm nước.

Với điện áp 12VDC dẫn đến các tiếp điểm của phao điện, SR-SR11 loại trừ được nguy cơ rò điện, hở điện, giảm tải cho dây dẫn thiết bị đến phao điện, ổn định hệ thống và an toàn trong quá trình sử dụng. Đồng thời SR-SR11 tăng tuổi thọ cho máy bơm và phao điện.

THÔNG SỐ KỸ THUẬT

STT	TIÊU CHUẨN	ĐỊNH MỨC
1	Chức năng thiết bị	Chuyển nguồn phao điện đến mức điện áp an toàn.
2	Kiểu hoạt động	Liên tục.
3	Lắp đặt	Thanh ray tiêu chuẩn 35 mm.
4	Nhiệt độ hoạt động	0°C đến 70°C.
5	Độ ẩm tối đa	95%.
6	Điện áp đầu vào và ra tải	220VAC. Đầu ra tương ứng với đầu vào.
7	Điện áp đầu ra phao điện	12VDC.
8	Tần số	50/60 Hz.
9	Công suất chịu tải	750W.
10	Khoảng cách dây tín hiệu	0~50m (Tối ưu nhất).

ĐẤU NỐI THIẾT BỊ

KIỂM TRA ĐIỀU KIỆN AN TOÀN

Bước 1: Thực hiện ngắt nguồn điện trước khi đấu nối thiết bị vào hệ thống, kiểm tra cẩn thận các đường dây dẫn vào và ra của thiết bị, đảm bảo không rò điện, không chạm chập hoặc đứt dây.

Bước 2: Tiếp theo lắp đặt các chân vào và ra của thiết bị theo nguyên tắc dây tín hiệu trước, dây nguồn sau. Lắp đặt theo trình tự nối dây ở các trường hợp hoạt động dưới đây.

ĐẤU NỐI BƠM NƯỚC DÂN DỤNG PHÙ HỢP VỚI CÔNG SUẤT THIẾT KẾ

Trường hợp sử dụng cả 2 phao (Bể chứa trên máu và bể ngầm)

hướng dẫn đấu nối rơ le an toàn chuyển nguồn 12V siron SR11

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

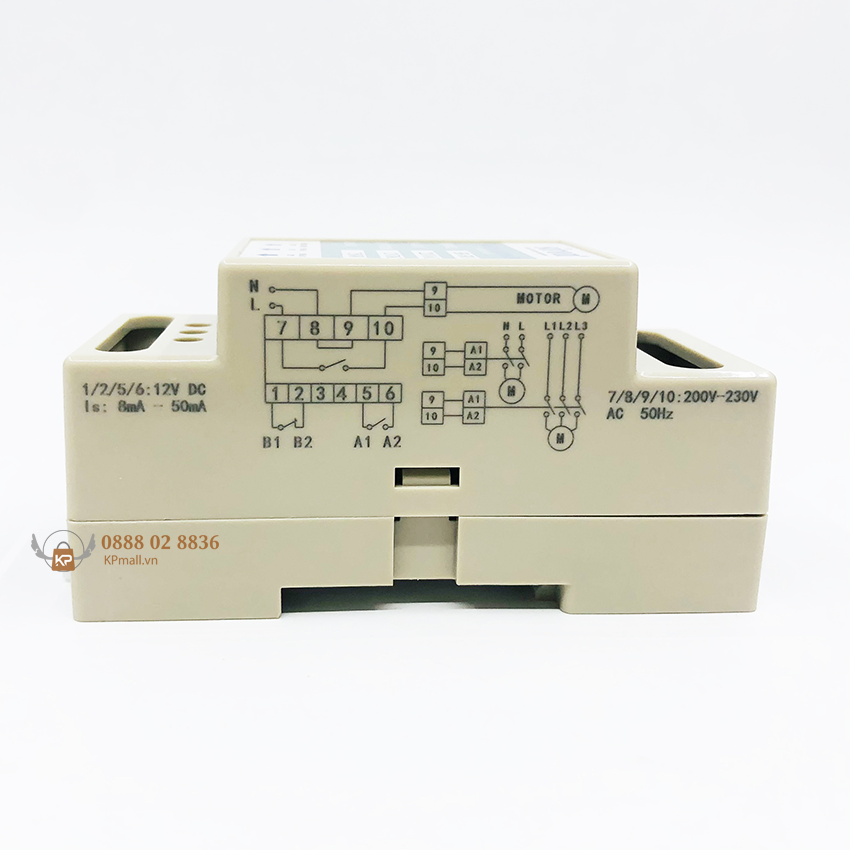

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Đấu vào tiếp điểm A1 A2 của phao trên mái.
FLOAT 2 (PHAO 2): Đấu vào tiếp điểm B1 B2 của phao bể ngầm.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Đấu vào dây Xanh và Đen phao Siron Sr-FSW trên mái.
FLOAT 2 (PHAO 2): Đấu vào dây Nâu và Đen phao Siron Sr-FSW bể ngầm.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

Trường hợp sử dụng chỉ 1 phao cho bể trên mái

hướng dẫn sử dụng sơ đầu nối rơ le an toàn 12V cho phao điện Siron SR11

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Đấu vào tiếp điểm A1 A2 của phao trên mái.
FLOAT 2 (PHAO 2): Nối chân 1 với chân 2.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Đấu vào dây Xanh và Đen phao Siron Sr-FSW trên mái.
FLOAT 2 (PHAO 2): Nối chân 1 với chân 2.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

Trường hợp chỉ sử dụng một phao cho bể ngầm

cách đấu rơ le an toàn phao điện cho máy bơm nước siron sr-11

PHAO THÔNG THƯỜNG

(Tuổi thọ 2-3 năm khi dùng 12V)

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Nối chân 5 với chân 6.
FLOAT 2 (PHAO 2): Đấu vào tiếp điểm B1 B2 của phao bể ngầm.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

PHAO KÍN NƯỚC SIRON FSW

(Tuổi thọ 10 năm khi dùng 12V)

Nguồn điện đấu vào thiết bị: Chân 7-Lửa, Chân 8-Nguội.
FLOAT 1 (PHAO 1): Nối chân 5 với chân 6.
FLOAT 2 (PHAO 2): Đấu vào dây Nâu và Đen phao Siron Sr-FSW bể ngầm.

Nguồn điện ra tải (Máy bơm, Contactor, … ): Chân 9, 10.

Trường hợp kết hợp Contactor 1 pha điều khiển máy bơm công suất lớn

cách đấu rơ le an toàn phao điện vào khởi động từ cho máy nước chống tràn bể nước siron sr11

KẾT HỢP KHỞI ĐỘNG TỪ 1 PHA ĐIỀU KHIỂN MÁY BƠM CÔNG SUẤT LỚN

Các chân điều khiển được đấu nối tương tự các trường hợp 1,2,3

Chân 7 (L), 8(N): cấp nguồn 220V cho thiết bị hoạt động

Chân 9,10: Cấp nguồn điều khiển ra chân A1, A2 cuộn hút của Contactor

Hoạt động: Khi các pha điện điều khiển ở trạng thái thích hợp, rơ le sẽ đóng mạch và cấp nguồn cho Contactor, Sau đó Contactor đóng mạch cấp điện cho máy bơm hoạt động

Trường hợp kết hợp với Contactor 3 pha điều khiển máy bơm công suất lớn

sơ đồ đấu nối máy bơm 3 pha sử dụng phao điện và rơ le an toàn chuyển nguồn 12 siron SR11

KẾT HỢP KHỞI ĐỘNG TỪ 3 PHA ĐIỀU KHIỂN MÁY BƠM CÔNG SUẤT LỚN

Các chân điều khiển được đấu nối tương tự các trường hợp 1,2,3

Chân 7 (L), 8(N): cấp nguồn 220V cho thiết bị hoạt động

Chân 9,10: Cấp nguồn điều khiển ra chân A1, A2 cuộn hút của Contactor

Hoạt động: Hoạt động tương tự như cách đấu nối ở trường hợp 4. Lưu ý: điện áp nguồn cấp cho Relay lấy từ 1 dây pha (L) và 1 dây trung tính (N).

Khởi động từ 380V đấu nối chân A2 của khởi vào dây L2 hoặc L3 (Trừ L1).

CẤP NGUỒN VÀ HOẠT ĐỘNG:

Cấp nguồn:

Sau khi thực hiện đấu nối theo các trường hợp tùy thuộc vào nhu cầu thực tế như trên, thực hiện đóng điện CB cấp nguồn cho thiết bị và kiểm tra trạng thái của các đèn báo trên thiết bị.

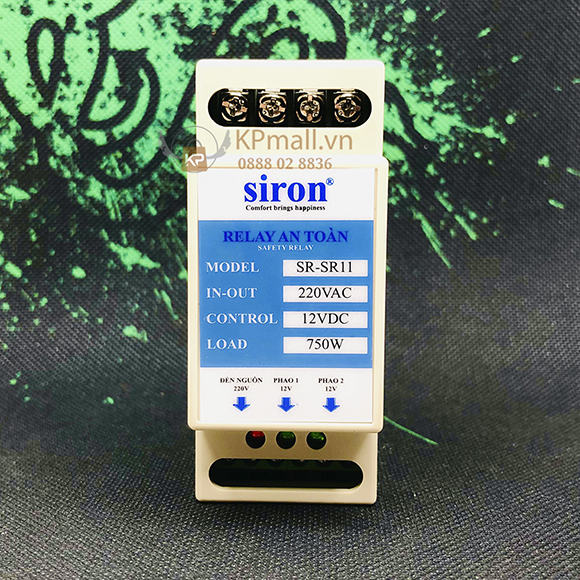

Đèn báo nguồn: Sáng đỏ là chỉ thị thiết bị đã được cấp nguồn và sẵn sàng hoạt động.

Đèn trạng thái tiếp điểm phao bể ngầm (PHAO 2): Sáng xanh chỉ thị trạng thái tiếp điểm B1 và B2 (Tương đương dây Nâu và Đen của phao kín nước) của phao bể ngầm đã đóng.

Đèn trạng thái tiếp điểm của phao bể trên mái (PHAO 1): Sáng xanh chỉ thị trạng thái tiếp điểm A1 và A2 (Tương đương dây Xanh và Đen của phao kín nước) của phao bể trên mái đã được đóng.

Hoạt động:

Nếu bể ngầm có nước thì tiếp điểm B1 và B2 đóng – Đèn FLOAT 2 sáng. Lúc này nếu bể trên mái hết nước – Tiếp điểm A1 và A2 đóng – Đèn FLOAT 1 sáng – Rơ le đóng và máy bơm hoạt động đến khi nước bể trên mái đầy thì máy bơm ngưng chạy và đèn FLOAT 2 tắt. Trường hợp khác khi máy bơm đang chạy mà bể ngầm hết nước thì tiếp điểm B1 và B2 hở - Đèn FLOAT 2 và Đèn FLOAT 1 tắt và bơm sẽ dừng hoạt động.
