HƯỚNG DẪN SỬ DỤNG BỘ KHUẾCH ĐẠI SÓNG KAWA - ARF06

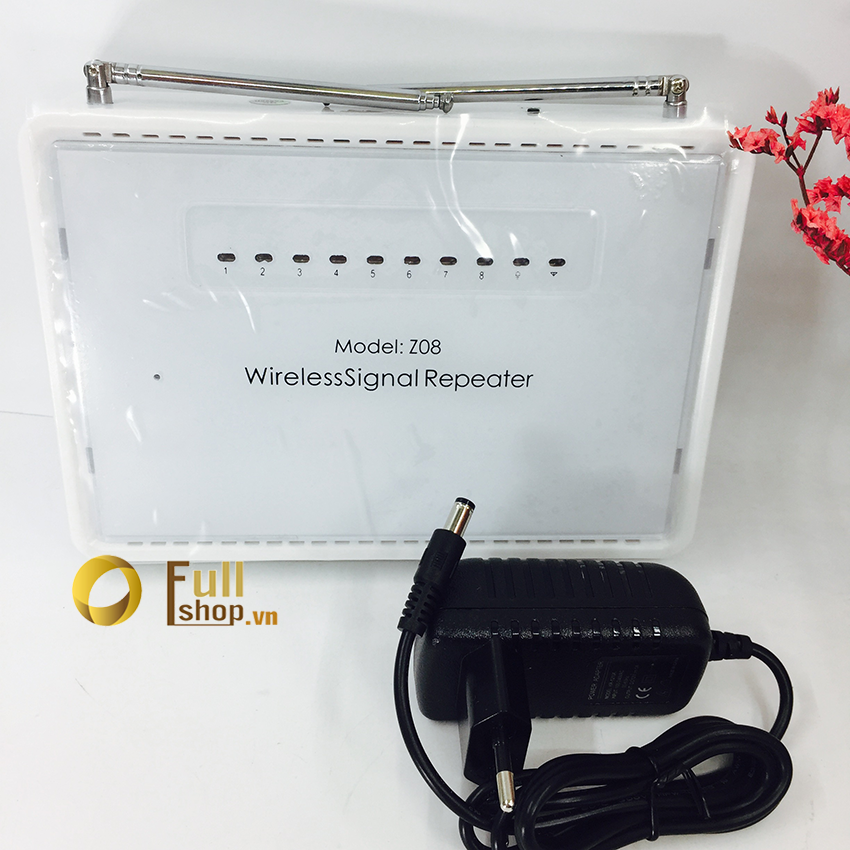

1. GIỚI THIỆU BỘ KHUẾCH ĐẠI SÓNG

- Chức năng chính: Dùng để nhận tín hiệu sóng RF ở bộ phát sau đó khuếch đại sóng và đẩy đi xa đến bộ thu, mở rộng khoảng cách truyền tải vô tuyến giữa điểm thu và phát sóng radio dải tần số 315 Hz và 433 Hz.

- Ứng dụng: Khi khoảng cách giữa các thiết bị thu và phát sóng RF quá xa nhau hoặc bị chắn vật cản không nhận tín hiệu thì bộ khuếch đại sẽ là trung tâm để kết nối 2 thiết bị nhận nhau, có thể sử dụng để báo động tại chổ. Xem hình minh họa nhận/ phát sóng ở hình dưới.

- Chức năng phụ: Dùng để làm bộ báo động trung tâm kết nối với 100 thiết bị không dây, 2 thiết bị có dây NO/NC và tích hợp 20 Remote điều khiển.

- Tự học mã không dây thông minh, tương thích với PT2262 thường mã có (Điện trở1.5M-4.7M) và có hàng triệu mã (Điện trở 150K-470K).

- EEPROM bảo vệ thông tin, thông tin không bao giờ mất, luôn được bảo vệ ngay cả khi mất điện.

- Built-in Ni-Hi Pin tự xạc lại khi hết điện (lưu thời gian chờ 6 - 8 giờ).

2. CÁCH LẮP ĐẶT BỘ KHUẾCH ĐẠI SÓNG RF.

- Lắp bộ khuếch đại AFR06 vào vị trí mà khoảng cách nằm trung gian giữa bộ thu và phát có khoảng cách phù hợp. (Xem hình phía dưới).

- Tránh nơi có tập trung nhiều thiết bị điện hoạt động, môi trường nhiễu sóng, ...

- Kéo dài Anten kênh thu - phát để thu - phát tín hiệu xa hơn.

- Cấp nguồn cho thiết bị, chức năng khuếch đại tín hiệu RF đã hoạt động mà không cần cài đặt.

3. CÀI ĐẶT CHỨC NĂNG TRUNG TÂM BÁO ĐỘNG.

- Gồm có 8 zone báo động (tích hợp tối đa 100 thiết bị). Zone 7 và 8 khi cài đặt thiết bị vào zone này thì bộ khuếch đại làm chức năng báo động, hỗ trợ còi hú phát ra khi alarm. Các zone từ 1 đến 6 phát lại tín hiệu để khuếch đại cho bộ thu, không làm nức năng đưa tín hiệu để ARF06 báo động.

- Zone 9 và zone 10 sử dụng cho thiết bị cảm ứng có dây, phụ thuộc vào 2 công tắc gạt NC hoặc NO để thực hiện báo động.

- Ở vùng Z9 khi kích hoạt thì đèn LED sáng đỏ ở vùng số 7.

- Ở vùng Z10 khi kích hoạt thì đèn LED sáng đỏ ở vùng số 8.

Chú ý: Nếu muốn phát lại Remote của bộ báo động trung tâm thì phải cho học remote ở bộ khuếch đại sóng ARF06 ở vùng (1 đến 6).

- Nhấn nút [Set] 1 giây, 8 đèn LED trên thiết bị sáng, đồng thời phát ra giọng nói "add remote control".  Nhấn 1 phím bất kỳ trên Remote để truyền tín hiệu về thiết bị, nghe tiếng "add succussful" là thêm mới thành công.

Lưu ý: Cho học đồng thời cả bộ báo trộm trung tâm để nhận Remote và nghe tiếng "successful".

- Cần phải cài đặt hoàn tất remote trước khi nghe tiếng "beep beep" kết thúc cài đặt, và các remote đã cài đặt được lưu trong hệ thống.

3.2 Xóa remote:

Nhấn nút [Set] 1 giây, để xuất hiện đèn báo sáng và nghe tiếng "add remote control" và nhấn giữ nút [Set] trong khoảng 3 - 4 giây, 8 đèn trên thiết bị tắt là xóa thành công tất cả remote.

3.3 Cài đặt đầu cảm ứng, cửa từ báo khói, báo gas, báo khẩn cấp, ...

- Nhấn nút [Set] lần 1 nghe tiếng "add remote control".

- Nhấn nút [Set] lần 2 nghe tiếng "add one zone" thì kích hoạt thiết bị phát tín hiệu để trung tâm nhận mã code.

- Nhấn nút [Set] lần 3 nghe tiếng "add one zone" thì gạt công tắc ở đầu cảm ứng tiếp theo cần thêm vào, nghe tiếng " add seccussful" thêm mới thành công.

- Tương tự thêm thiết bị vào các vùng còn lại 3, 4, 5, 6, 7, 8, ...

- Cần phải cài đặt hoàn tất thiết bị trước khi nghe tiếng "beep beep" kết thúc cài đặt.

3.4 Xóa đầu cảm ứng, cửa từ, báo khói, báo gas, báo khẩn cấp, ...

Để xóa đầu cảm ứng ở vùng nào thì nhấn nút [Set] di chuyển đến vùng đó để xóa.

Ví dụ: XÓa đầu cảm ứng ở vùng số 1 (đèn số 1 sáng), nhấn nút [Set] 2 lần cách nhau 1 - 2 giây, nghe tiếng "add one zone" nhấn giữ nút [Set] khoảng 3 - 4 giây, đèn số 1 tắt là xóa đầu cảm ứng ở vùng 1 thành công.

Để xóa vùng số 3 thì nhấn nút [Set] 3 lần mỗi lần nhấn cách nhau 1 - 2 giây nghe tiếng "add theer zone", nhấn giữ nút [Set] khoảng 3 - 4 giây đèn số 3 tắt là xóa vùng số 3 thành công.

Tương tự xóa cho các vùng khác.

3.5 Arm/Disarm (Kích hoạt/ không kích hoạt báo động).

Mặc định là Disarming (tắt báo động).

Có thể nhấn phím [Khóa] và [Mở khóa] của remote để điều khiển mở / tắt kích hoạt báo động, hoặc báo động, hoặc nhấn giữ nút [Set] khoảng 3 giây, âm thanh phát ra "arming" và đèn LED báo.

Nhấn và giữ nút [Set] 3 giây lần 2 thì âm thanh phát ra "Disarming", đèn LED trên thiết bị tắt trở về trạng thái chớp báo nguồn.

4. VỊ TRÍ GẠT CÔNG TẮC SWITCH ĐỂ TƯƠNG THÍCH VỚI CHỨC NĂNG THU - PHÁT SÓNG.

Chú ý: Với hệ thống không cần tính bảo mật cao thì các Switch gạt lên vị trí On.

5. SƠ ĐỒ KẾT NỐI ĐẦU CẢM ỨNG BÁO ĐỘNG CÓ DÂY VỚI CHỨC NĂNG BÁO ĐỘNG CỦA BỘ KHUẾCH ĐẠI SÓNG.

Z08 (phát tín hiệu) với 2 vùng kết nối có dây, Z9 và Z10 có thể làm việc với NO và NC có dây:

Phương pháp kết nối:

1) Cảm ứng có dây loại NO, khi nối với Z9, Z10 vào GND khi kích hoạt 2 đầu Z9, Z10 và GND tách ra thì tín hiệu sẽ được kích hoạt và được truyền đi, 12V điện áp ra dùng để đấu vào 12V cho đầu vào cảm ứng cần cấp nguồn.

2) Cảm ứng có dây loại NC thì làm ngược lại NO.

6. KHÔI PHỤC HỆ THỐNG:

Rút nguồn (Adaptor) ra khỏi thiết bị, gạt công tắc PIN sạc về vị trí OFF, nhấn và giữ nút [Set] đồng thời cấp nguồn điện cho thiết bị và chờ khoảng 10 giây, đèn trên thiết bị sáng chạy từ 1 đến 10, nhả tay ra, tất cả các thiết bị ngoại vi đã được cài đặt từ trước đều bị xóa sạch, mặc định ở chế độ tắt báo đông (Disarming).

7. THÔNG SỐ KỸ THUẬT:

- Nguồn cấp DC 9V - 15VDC.

- Nguồn ra DC12V, 500mA.

- Pin sạc Ni-Hi AAA * 6, DC 7,2V.

- Cài đặt tối đa 20 remote.

- Cài đặt tối đa đầu cảm ứng không dây 100 cái.

- Dòng tĩnh < 25mA.

- Dòng hoạt động <450mA.

- Nhận và phát lại tần số 315Hz và 433Hz hoặc FM230MHz.

- Kích thước 180 x 125 x 37 mm.

- Còi hú 12VDC, 300 mA.

- Làm việc ở nhiệt độ 20 ~ 55 độ C.
