Công tắc thời gian gắn tường, tủ điện, hộp CB dạng cơ Kawa TS38

Công tắc thời gian gắn tường, tủ điện, hộp CB dạng cơ Kawa TS38

Thương hiệu: Kawa | Tình trạng: Còn hàng

550.000₫

GIỚI THIỆU: Đây là công tắc hẹn giờ cơ, có thời gian đóng ngắt tối thiểu 15 phút / nấc gạt, Pin nuôi đồng hồ khi cúp điện là 72 giờ, tự xạc lại khi có điện, có 1 kênh chu kỳ làm việc 96 chu kỳ. ỨNG...

GIỚI THIỆU:

Đây là công tắc hẹn giờ cơ, có thời gian đóng ngắt tối thiểu 15 phút / nấc gạt, Pin nuôi đồng hồ khi cúp điện là 72 giờ, tự xạc lại khi có điện, có 1 kênh chu kỳ làm việc 96 chu kỳ.

ỨNG DỤNG THỰC TẾ:

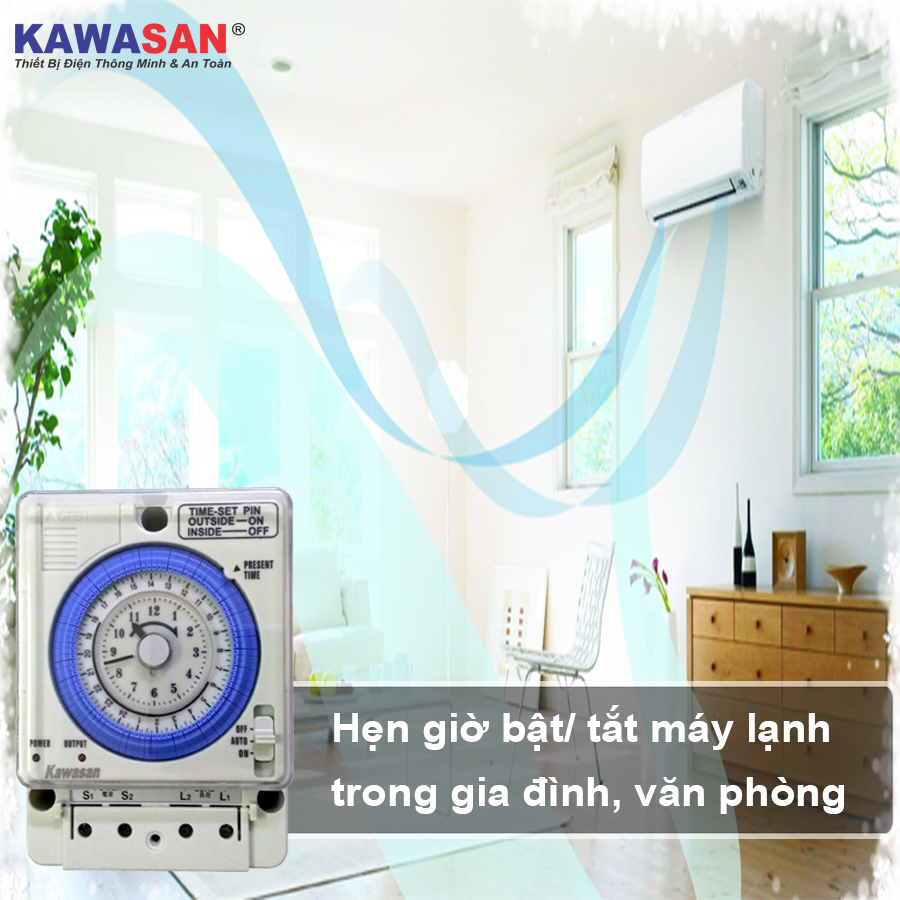

Thiết bị dùng để hẹn giờ tắt / mở thiết bị văn phòng, gia đình như máy bơm nước, máy lạnh, đèn sân vườn, máy vi tính, ... .

THÔNG SỐ KỸ THUẬT:

Nguồn điện vào: 110-240V.

Tần Số: 50 Hz - 60 Hz

Công suất tải: 750W Đèn Led/Bơm , 2000W (Compact / Sợi đốt)

Thời gian cài đặt tối thiểu: 15 phút

Chế độ: 96 chu kỳ

Kiểu công tắc: 1 chiều (1 NO)

Pin lưu trữ nhớ chương trình: 72 giờ tự sạc lại.

HƯỚNG DẪN SỬ DỤNG

ỨNG DỤNG KW- TS38

Ứng dụng relay 24 giờ

Nếu bạn có một trong các yêu cầu sau đây thì có lẽ relay 24 giờ (timer switch) là cái bạn cần:

6 giờ tối thì cho mở hệ thống chiếu sáng, 6 giờ sáng tự động tắt.
Cứ mỗi 2 giờ sáng thì cho máy bơm tự bơm nước lên bồn (vì lúc này chắc chắn có nước), khi bơm đầy thì tự tắt máy bơm.
Cứ 9 giờ sáng thì mở máy bơm hệ thống tưới nước cho vườn, tưới 15 phút thì dừng 45 phút, quá trình cứ lặp lại đến 15h thì không cho phép bơm nữa.
Bạn có một hệ thống 2 máy bơm luân phiên, mỗi bơm hoạt động 1 tiếng thì dừng, máy còn lại hoạt động thay thế.

Chúng tôi sẽ hướng dẫn bạn sử dụng relay 24 giờ để thực hiện những công việc trên.

Relay 24 giờ :

Loại có pin dự trữ (vẫn duy trì được hoạt động của đồng hồ khi cúp điện)

Hình ảnh TS38 như sau :

Hướng dẫn sử dụng công tắc thời gian dạng cơ ts38

Thời gian hiện tại xem ở kim hoặc xem ở vòng số 24 giờ. Lưu ý mốc giờ hiện tại trên vòng 24 giờ chính là vị trí tác động.

Chế độ tác động là 1 trong 3 chế độ sau :

OFF : tắt công tắc ngõ ra tải.
ON : Mở công tắc ngõ ra tải
Auto : Công tắc ngõ ra tải được điều khiển bởi các chốt chỉnh tác động. Vị trí các chốt quyết định trạng thái contact.

1. Ứng dụng để tắt mở đèn: sơ đồ như sau :

Sơ đồ đấu công tắc thời gian dạng cơ ts38

Chỉnh các chốt tác động, cấp nguồn vào mạch ta sẽ có mạch điều khiển tắt mở đèn theo ý mình. Nếu tải sử dụng có dòng lớn ta sử dụng thêm relay hoặc contactor... Các sơ đồ này sẽ được bổ sung sau.

Sơ đồ lắp đặt công tắc thời gian kawa ts38

Hình 2: Sơ đồ hiển thi đi dây với nguồn vào/ra của TS38

Chỉ cần lắp đặt theo đúng hướng dẫn kĩ thuật có sẵn trong hộp sản phẩm và đi dây đúng theo sơ đồ hướng dẫn TS38 sản phẩm luôn hoạt động tốt.
