GIỚI THIỆU THIẾT BỊ HẸN GIỜ, CÔNG TẮC THỜI GIAN KAWA TS17S

1-Giới thiệu:

Timer TS17S là thiết bị hẹn giờ kỹ thuật số ,tự động Bật/Tắt thiết bị điện theo thời gian đã cài đặt. Với chu kỳ tối đa 28 lần Bật/Tắt được lặp lại hàng tuần hay từng  ngày theo nhu cầu người dùng, thời gian cài đặt tối thiểu là 1 giây. Với thiết kế dạng gắn ray phù hợp cho dân dụng và công nghiệp. Thiêt bị được tích hợp pin dự phòng mà không cần chỉnh lại giờ khi mất điện.

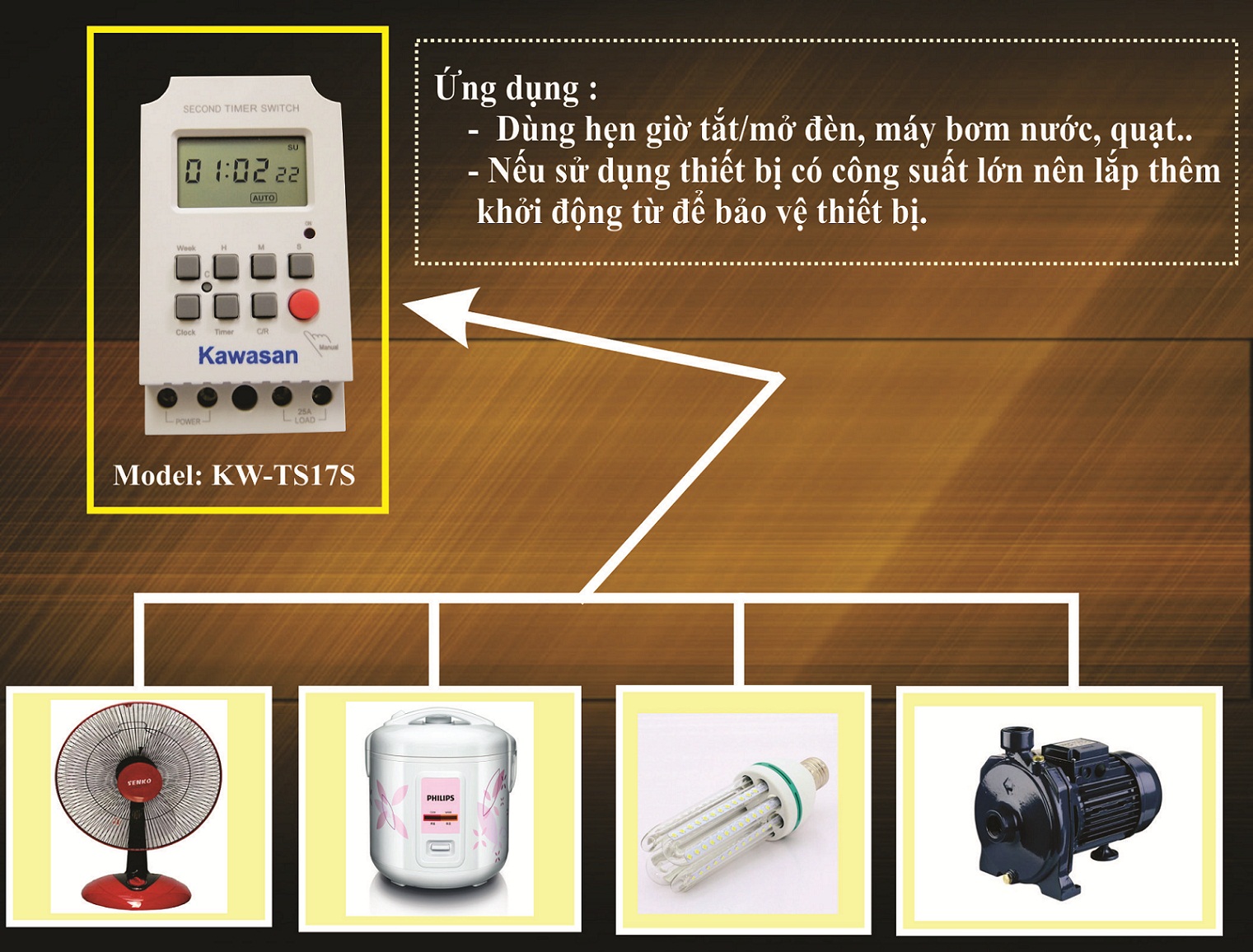

2-Ứng dụng:

Giải pháp cho các ứng dụng tự động reo chuông trường học, nhà máy, hẹn giờ tưới hoa kiểng nhà vườn, các hộ trồng hoa, cây cảnh,… vì có thể cài đặt hệ thống hẹn giờ cho các thiết bị tưới tiêu, chiếu sáng, …

Giải pháp cho các hộ chăn nuôi thủy hải sản, các hộ chăn nuôi gia xúc gia cầm,… vì có thể lắp thiết bị hẹn giờ cho các máy bơm nước hoặc hệ thống chiếu sáng theo chu kỳ nhất định.

3-Lợi ích:

Tiết kiệm thời gian vì không phải chờ đợi, theo dõi  để tắt mở bơm, đèn… vì đã có hẹn giờ tự động làm việc.

Tiết kiệm năng lượng, tránh trường hợp người sử dụng quên tắt điện.

Tiện nghi cho người sử dụng vì không cần nhớ hoặc tắt/ mở các công tắc, thiết bị điện bằng tay.

An toàn cho người sử dụng vì không xảy ra tình trạng bơm hoặc bóng đèn làm việc quá lâu là nóng phát hoả và quá tải dẫn đến cháy nổ.

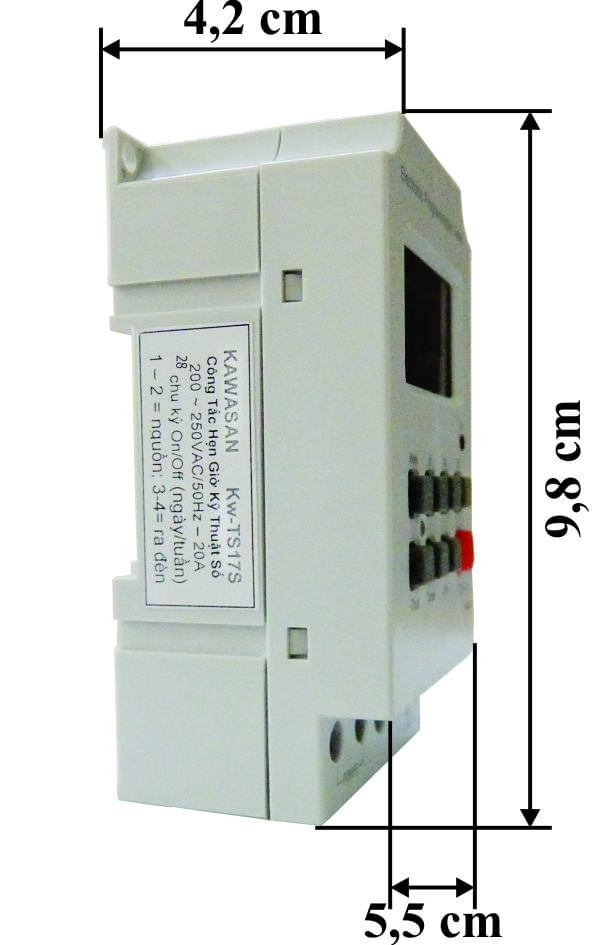

Kích thước công tắc thời gian, thiết bị hẹn giờ điện tử

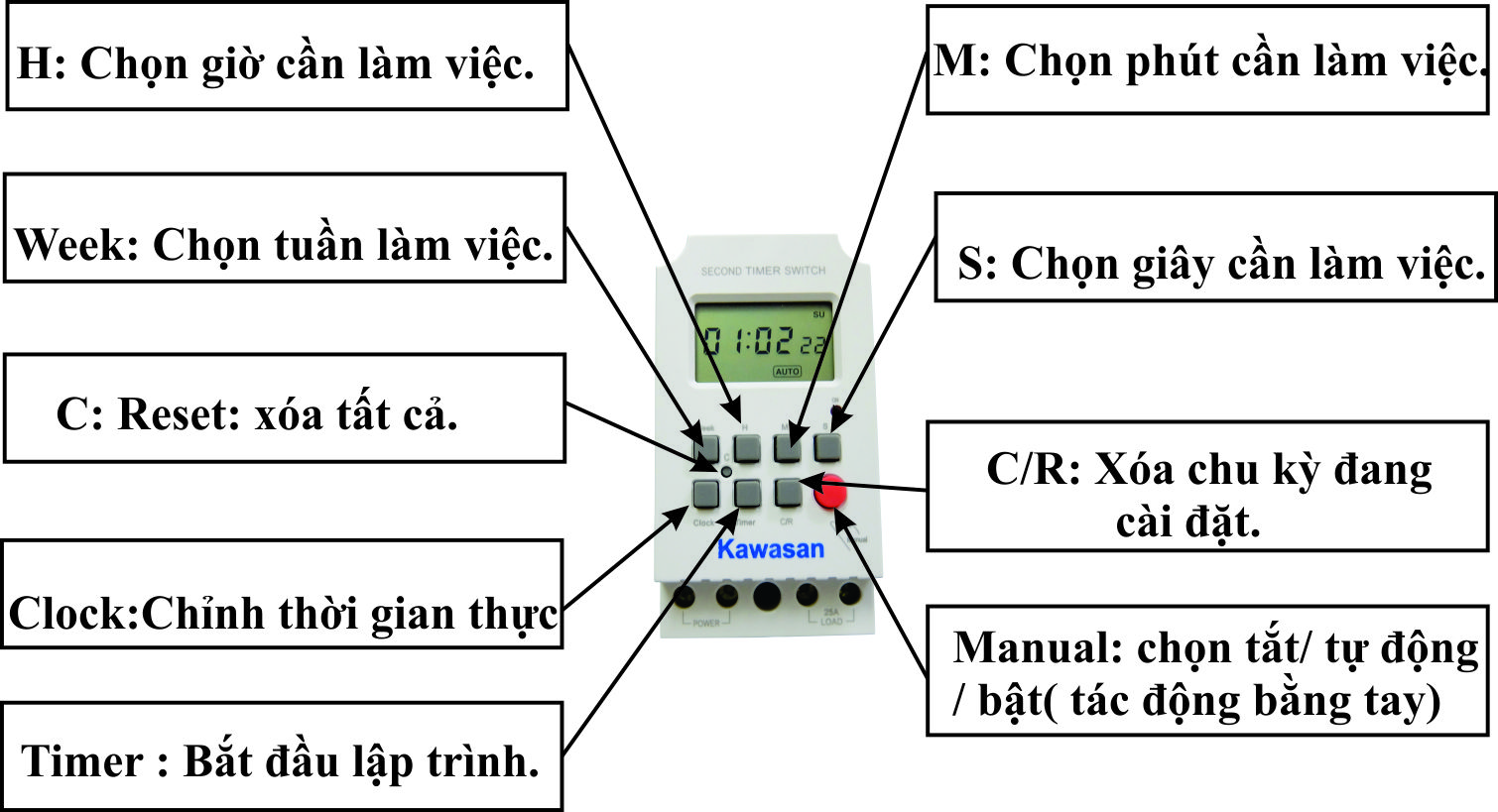

Chức năng các nút nhấn trên thiết bị hẹn giờ

Đặc điểm Thiết bị hẹn giờ TS17S

THÔNG SỐ KỸ THUẬT

Điện áp vào: 220V, Tần Số: 50 Hz

Công suất : 20A ~ 2000W, Max 750W ( Máy bơm nước ), 800W ( Đèn compact ), 500W ( Đèn LED )

Thời gian cài đặt tối thiểu: 1 giây Pin nuôi nguồn: 1,2V, trên 100 giờ khi cúp điện

Chu kỳ tuần hoàn: 28 Chu kỳ tắt/ mở.

HƯỚNG DẪN SỬ DỤNG

Cách đấu dây và cài đặt:

1-Cách đấu dây:

2-Cách lập trình:

Chức năng các nút lập trình trên thiết bị:

C: Reset: xóa tất cả.

Week: Chọn tuần làm việc.

H: Chọn giờ cần làm việc.

M: Chọn phút cần làm việc.

S: Chọn giây cần làm việc.

C/R: Xóa chu kỳ đang cài đặt.

Clock:Chỉnh thời gian thực

Timer : Bắt đầu lập trình.

Manual: chọn tắt/ tự động/ bật( tác động bằng tay)

Hướng dẫn sử dụng:

Bước 1: cài đặt thời gian thực cho thiết bị

Nhấn giữ nút Clock( đồng hồ) đồng thời bấm các nút sau:

• Week ( chọn thứ trong tuần theo ký hiệu) tiếng Anh (Mon - Tue - Wed - Thu - Fri - Sat - Sun)
• H: chọn giờ hiện tại.
• M: chọn phút hiện tại.
• S:chọn giây hiện tại.

Bước 2: Lập trình thời gian Bật/Tắt thiết bị.

• Chọn  thời gian cần Bật thiết bị (dựa theo thời gian thực):
• Bấm nút Timer: màn hình hiện ra 1ON lúc này tiếp tục bấm các nút chọn  giờ (H), phút (M), giây (S). Bấm liên tục cho đến khi đúng  giờ, phút,giây cần mở thiết bị. Mặc định các ngày trong tuần được chọn tất cả. Nếu tùy chỉnh hoạt động  theo ngày thì bấm nút (Week) để chọn
• Chọn  thời gian cần Tắt thiết bị(dựa theo thời gian thực):
• Sau khi cài đặt xong thời gian Bật thiết bị và bấm tiếp nút Timer thì màn hình tiếp tục hiện lên 1 OFF. Tiếp theo là bấm các nút chọn   giờ (H),  phút (M+), giây(S)  bấm liên tục tương tự như trên và kết thúc bằng nút (Clock). Mặc định các ngày trong tuần được chọn tất cả.Nếu tùy chỉnh hoạt động  theo ngày thì bấm nút (Timer) để chọn .
• Nếu  muốn lập trình chu kỳ 2…thì tiếp tục bấm nút Timer  liên tục khi nào hiển thị 2 ON,….thì thao tác tương tự bước 2

Chú Ý:

-Timer sẽ hoạt động tuân hoàn theo chu kỳ  tự động đã cài đặt (theo ngày hay tuần  ),không cần cài lại sau mỗi ngày hoặc mỗi tuần

-Sau khi cài đặt xong bấm “Manual”màn hình hiển thị “Auto” thì thiết bị mới hoạt động theo chế độ tự động

-Thiết bị không Bật/Tắt  đúng theo thời gian hãy kiểm tra lại lịch cài đặt

  (các thứ trong tuần không chọn tất cả, chưa chọn chế độ “Auto”).
