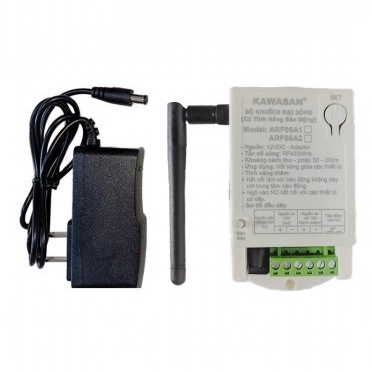

Bộ khuếch đại sóng RF 433Mhz từ 50-200m Kawasan ARF06A1

BỘ KHUẾCH ĐẠI SÓNG RF LÀ GÌ?
Bộ khuếch đại sóng RF là thiết bị khuếch đại thu phát sóng RF433Mhz. Dùng để nối sóng giữa các thiết bị không dây dùng sóng RF433Mhz. Mà khoảng cách thiết bị thu phát bị hạn chế. Các thiết bị này không kết nối với nhau do các nguyên nhân như:

Vật cản nhiều như cây cối, vách ngăn dày, nhà cửa…
Môi trường sóng hạn chế do khoảng cách đến vị trí lắp đặt quá xa.
Bị ảnh hưởng hay nhiễu sóng bởi các công tắc điều khiển từ xa RF khác tại vị trí lắp đặt.
Lúc này cần thiết bị thu phát trung gian để kết nối thiết bị phát đến 1 hoặc nhiều thiết bị thu. Để tăng khả năng phát và nhận sóng tốt hơn. Vì thế, thiết bị ARF06A1 ra đời để hỗ trợ khuếch đại sóng xa và ổn định hơn.

THÔNG SỐ KỸ THUẬT
Nguồn vào: 12VDC - Adapter
Nguồn ra: 12VDC thường trực dùng để kết nối thiết bị dùng nguồn 12V (Cần chọn nguồn vào phù hợp với nguồn ra).
Ngõ vào tiếp điểm thường mở NO: kết nối tiếp với tiếp điểm thường mở NO có dây.
Ngõ ra còi báo động 12VDC (mặc định mỗi lần kích hoạt còi sẽ báo 30 giây / lần)
Khoảng cách thu - phát: 50-200m (tùy vào vật cản)

CHỨC NĂNG CỦA CÔNG TẮC GẠT CHUYỂN CHẾ ĐỘ:

Công tắc gạt sẽ có hai chế độ ứng với gạt về hai phía như sau:

Chế độ 1: Nhận - phát tự do. Thiết bị sẽ thu bất kỳ mã sóng RF433MHz và phát ra đúng với mã vừa thu.

Chế độ 2: Nhận – phát theo mã đã được tích hợp vào, thiết bị sẽ nhận mã sóng RF433MHz được tích hợp và ghi vào bộ nhớ, sau đó phát ra đúng với mã đó. Đồng thời trong mỗi lần nhận – phát mã sóng RF433MHz thì còi báo động sẽ báo động trong khoảng thời gian 30 giây và báo lại tiếp nếu kích hoạt lần tiếp theo

CÁCH TÍCH HỢP VÀ XÓA MÃ SÓNG RF433MHz

Cách Tích Hợp:

Cách tích hợp các thiết bị không dây (sóng RF433MHz) như cửa từ, đầu dò hồng ngoại, Beam,…): Nhấn giữ nút “SET” khoảng 3s -> 5s đến khi đèn chuyển trạng thái “màu đỏ’’ và “nhấp nháy” thì buông ra, sau đó kích hoạt thiết bị để phát sóng đi như sau:

a/ Đối với đầu dò cảm ứng D28B / PS02/ PS04S…: Lắp Pin hoặc Cắm Nguồn vào, để công tắc ở trạng thái OFF, sau đó bật lên trạng thái ON và thấy đèn chuyển trạng thái Màu Đỏ sang Màu Xanh là thành công.

b/ Đối với cửa từ không dây: Lắp Pin vào và để 2 bộ phần vào vị trí đóng cửa, sau đó tách ra và thấy đèn bán chuyển từ Màu Đỏ sang Màu Xanh là thành công.

c/ Đối với Nút Nhấn Chuông / Nhấn Khẩn: Lắp Pin vào và bấm nút nhấn 1 lần, thấy đèn báo chuyển Màu Đỏ sang Màu Xanh là thành công.

d/ Đối với đầu BEAM không dây: Lắp nguồn vào 2 thiết bị của đầu BEAM và để cho 2 thiết bị chiếu tia BEAM vào nhau, sau đó tách ra cho 2 tia chéo nhau hoặc lấy giấy che giữa 2 tia, sẽ phát ra 1 sóng gửi đến ARF06A1/2, lúc này đèn báo chuyển Màu Đỏ sang Màu Xanh là thành công.

Cách Xóa Thiết Bị:

Cách xóa tất cả mã sóng RF433MHz trên thiết bị: nhấn giữ nút “SET” khoảng 5s-7s. Đèn sẽ chuyển từ trạng thái “nhấp nháy màu xanh” sang “nhấp nháy màu đỏ” và quay lại trạng thái “màu xanh” là thành công.

Ghi chú: Khi xóa là sẽ xóa hết toàn bộ và nếu cần tích hợp thì phải làm lại từ đầu.
